蒸汽管道计量表安装规范
流量测量的精度和差压式流量计安装是否符合要求有很大关系，一般要求如下：
1.安装时必须保证节流件开孔与管道同心.节流件端面与管道轴线垂直。节流件上、下游必须有一定长度的直管段
孔板流量计需前10D，后5D
V锥流量计需前5D，后1-3D
弯管流量计就安装在弯头上。
2.导压管尽量按*短距离敷设在3-50m之内，为了不在此管中聚集气体和水分，导压管应垂直安装。安装时其倾斜率不应小于1:10.异管用直径10-12mm的铜、铝或钢管。
3.测量液体流量时，*好差压计安装在低于节流装置的位置. 如果一定要安装在上方.在连接管路*高点要装带阀门的集气器，在*低点安装带阀门的沉降器，以便排出导管中气体及沉积物。
4.测量气体流量时，*好把差压计装在高于节流装置处，如定要装在低处时，在导压管*低处要装置沉降器，以便排出冷凝液及污物。
5.测量粘性、腐蚀性或易燃介质时，应安装隔离器。隔离器的用途是保护差压计不受被测介质的腐蚀和沾污.隔离器是两个相同容器，内部充以化学性质稳定且与被测介质不起作用和溶融的液体。为了方便使用.有的欢压计本身已充有工作液，用隔离膜与被测介质隔开.

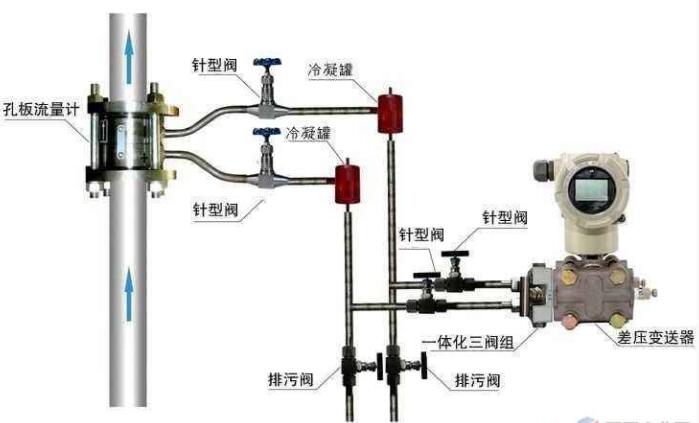

6.测量蒸气流量时，差压汁与节流装锐之间的安装与测液体时基本相同，为保证两导管内冷凝水位在同一高度，在靠近节流装置附近.安装冷凝器.此外，它还可防止热汽作用于差压计上，冷凝器是两个并排安装的容器。下部与差压计相通，中间有两个水平孔用异压管与节流装置的取压装置相连。冷凝器中保持恒定液位。
7，特别注意在比较寒冷的地区要做好保温和伴热处理，防止引压管上冻。
