二氧化碳流量计结构图

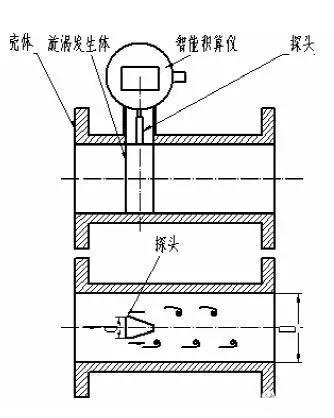

二氧化碳流量计由传感器和流量积算仪两部分组成，如下图所示。传感器由旋涡发生体（阻 流体、检测元件、壳体等部分组成。流量积算仪则包括信号处理电路（由前置放大器、滤波 整形电路组成）、微处理器、A／D 转换电路、按键、电源、输出接口电路、显示、通讯电路等部分组成。
二氧化碳流量计结构图
二氧化碳流量计的传感器由旋涡发生体（阻流体）、检测元件、壳体等部分组成。
1、旋涡发生体
旋涡发生体与测量管道的轴线垂直，可通过焊接在壳体内或用密封件安装在壳体内，其功能就是产生卡门涡街。
旋涡发生体是流量计的主要部件，它的形状、几何参数与涡街流量计的流量特性（仪表 系数、线性度、范围度、重复性等）和阻力特性密切相关，具有以下特点：
1、应有非流线型、对称的截面，流体通过时可产生均匀的旋涡，截面的边缘锋利能使得旋涡在发生体轴线方向上同步分离；在较宽的雷诺数范围内，有稳定的旋涡分离点，保持恒定的斯特劳哈尔数；
2、可产生强烈的涡街，信号的信噪比高，便于信号的检测；
3、形状和结构简单，便于加工；
4、满足不同介质对发生体的要求，如高温、低温、耐腐蚀、耐磨蚀、耐脏污等。

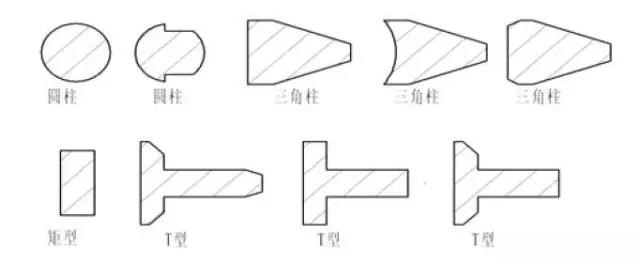

旋涡发生体形状各异，种类繁多，据目前已开发出的旋涡发生体可分为单旋涡发生体和多旋涡发生体两类，如下图所示。
单旋涡发生体

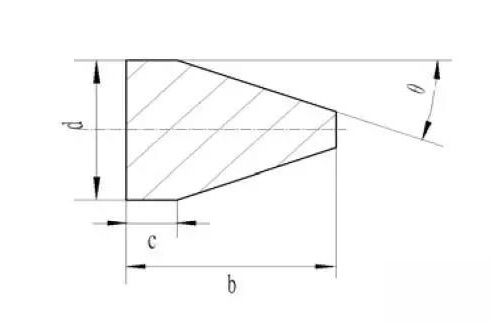

单旋涡发生体单旋涡发生体的基本形有圆柱、矩形柱、三角柱和T型，其他形状皆为这些基本形的变 形。三角柱形旋涡发生体是应用*广泛的一种，如下图所示。各尺寸之间的比例关系大致如下：
d/D=0.2～0.3；c/D=0.1～0.2；b/d=1～1.5；θ=15
三角柱旋涡发生体
为提高涡街强度和稳定性，可采用多旋涡发生体，如下图所示,不过它的应用并不普遍。
双、多旋涡发生体
2、检测元件
检测元件安装在壳体上，可采用热敏、应变、磁电、电容、应力、光电、超声等敏感元 件制作，用以检测发生体产生的卡门涡街信号。其检测方式有下面几种形式：
1、用设置在旋涡发生体内的传感器直接检测发生体两侧压力脉动，简称“体内法”；
2、旋涡发生体上开设导压孔，在导压孔中安装传感器检测发生体两侧差压，简称“导压法”；
3、检测旋涡发生体周围交变环流，简称“交变环流法”；
4、检测旋涡发生体背面交变差压，简称“背面差压法”；
5、检测尾流中旋涡列，简称“尾流法”。
旋涡发生体、传感器和检测方式一览表
