涡街流量计--4-20mA校准

1.涡街流量计主界面：

温度显示区：当有温度补偿时显示当前温度值。没有补偿显示“-----”超量程显示“Over”。错误显示“Error”

压力显示区：当有压力补偿时显示当前压力值。没有补偿显示“-----”超量程显示“Over”。错误显示“Error”

电源显示区：显示当前的供电情况。电池供电时显示“电池”。当电池电量不足时会闪烁。外供电时显示“插头”。

瞬时流量指示区：默认时工况流量。按左键（减一）键可以在工况流量和标况流量中切换。

流量百分比显示区：显示当前瞬时流量在当前量程下的百分比。

瞬时流量显示区：显示瞬时流量指示区对应的瞬时流量。瞬时流量指示区为“标况”。则显示为当前的标况流量。瞬时流量指示区为“工况”。则显示为当前的工况流量。

累积量显示区：显示累积的总流量。

涡街流量计副界面：

工况流量显示区：显示当前的工况流量

标况流量显示区：显示当前的标况流量

密度显示区：显示当前的密度

频率显示区：显示当前采集到的频率

如图

2.主界面

1）设置、确认键；

2）左移、减1键；

3）右移、加1键；

4）返回、移位键。

3按“确认键”进入界面，如图

4.按“右键”使光标移动到“标定”，如图

5.在按“确认键”进入密码界面“0000”，如图

6.按“加1键”、“减1键”和“移位键”输入密码“2238”，如图

7.按“确认键”进入界面，如图

8.再按“右键”调到“4-20mA校准”界面，如图

9.按“设置键”进入到“零点校准值”界面，如图

10.按“设置键”左上方三角光标移到下方，万用表接端子，24v-和电流输出，查看电流表是否显示“4.0”，若不是按“加1键”、“减1键”和“移位键”调到“4.0”，如图

11.按“确认键”退回到界面，如图

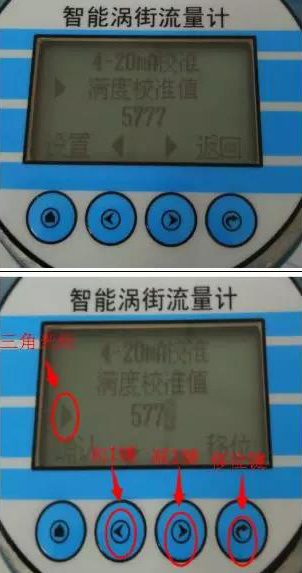

12.按“右键”调到“满度校准值”界面，如图

13.按“设置键”左上方三角光标移到下方，万用表接端子24-和电流输出，查看电流表是否显示“20.0”，若不是按“加1键”、“减1键”和“移位键”调到“20.0”，如图

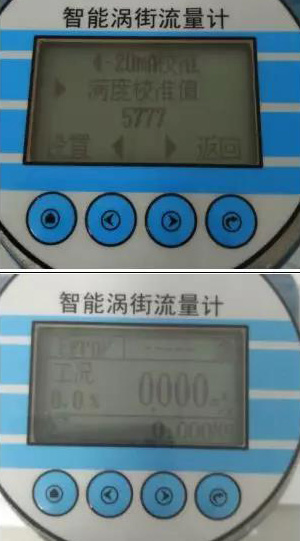

14.按“确认键”退回到界面，如图

15.连续按“返回键”退回到主界面，如图
