投入式液位计的结构组成

投入式液位计广泛应用于城市供排水、污水处理、地下水、水库、河道、海洋等水位监测领域。

投入式液位计基于所测液体静压与该液体的高度成比例的原理，采用先进的隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器制作而成，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4～20mA/1～5VDC）的一种测量液位的压力传感器，又可以称之为“静压液位计、液位变送器、液位传感器、水位传感器”。

投入式液位计采用先进的隔离型扩散硅敏感元件制作而成，直接投入容器或水体中即可测量出水位计末端到水面的高度，并将水位值通过4–20mA电流或RS485信号对外输出。

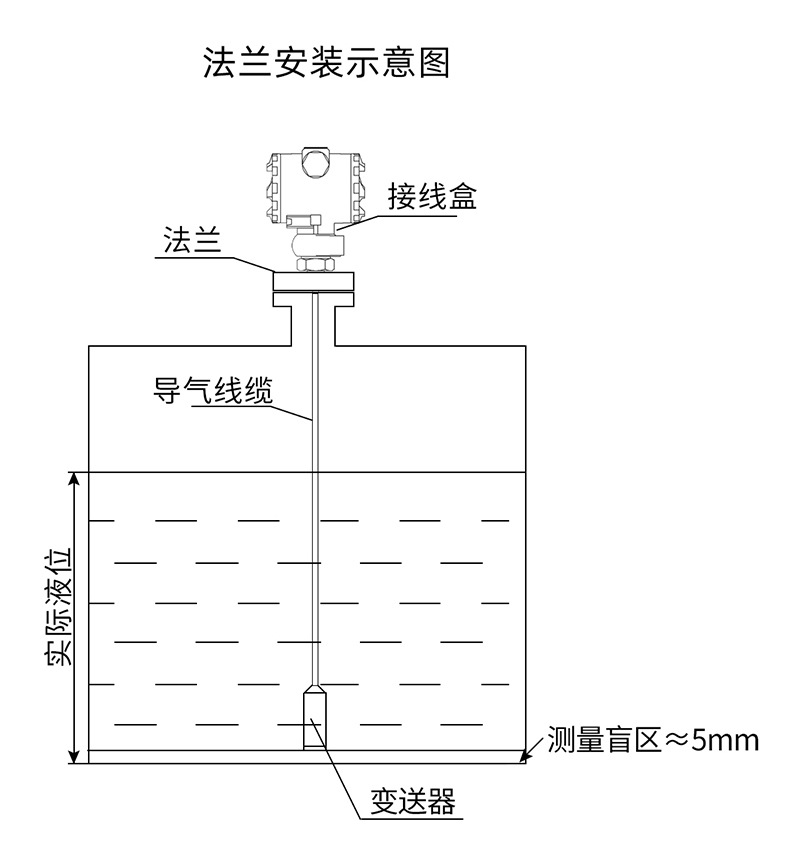

投入式液位计是基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号。经过温度补偿和线性校正，转换成4-20mADC标准电流信号输出。投入式静压液位变送器的传感器部分可直接投入到液体中，变送器部分可用法兰或支架固定，安装使用*为方便。

投入式液位计结构组成

这种两线制投入式液位计由一个内置毛细软管的特殊导气电缆、一个抗压接头和一个探头组成。投入式液位计的探头构造是一个不锈钢筒芯，底部带有膜片，并由一个带孔的塑料外壳罩住。液位测量实际上就是在测探头上的液体静压与实际大气压之差，然后再由陶瓷传感器（附着在不锈钢薄膜上）和电子元件将该压差转换成4～20mA输出信号。
