过热蒸汽流量计,电厂蒸汽流量计

过热蒸汽流量计概述
涡街流量计是以全新的设计理念，将温度、压力、流量信号集于一体，通过智能数字处理器将三种信号混合处理后输出一个补偿后的标准流量，从而实现了对气体、蒸汽的温压补偿功能。由于采用了智能一体化的设计理念，因此，凯铭涡街流量计具有结构紧凑、安装使用维护方便的特点。

过热蒸汽流量计参数
1、口径：DN15～DN3000mm
2、公称压力：0.6～42MPa
3、工况温度：-180～+500℃
4、精度：±1.5%FS
5、输出信号：4～20mA二线制；脉冲0～1000HZ；RS232/RS485(或按用户要求协商提供)
6、防护等级：IP65 IP67
7、防爆标志：本安型ExiallCT4；隔爆型ExdllCT4
8、执行标准：企标Q/BET05-06
9、表头显示：累积流量；瞬时流量；工况温度；工况压力（温压补偿式才有）；棒状满量程百分比；故障自检
10、公称通径：卡装式：DN10～DN300； 插入式：DN350～DN1000； 法兰式：DN10～DN3000

过热蒸汽流量计产品型谱

型号	说明
KM-LUGB	标准涡街流量计
安装方式	2	法兰卡装式
	3	法兰连接式
	4	管道对焊式
	5	螺纹连接式
	6	卡箍连接式
	7	固定插入式
	8	球阀插入式
测量介质		2	液体
		3	气体
		4	蒸汽
公称通径			-X	流量计公称通径用2-4位阿拉伯数字表示 例如：DN200用200表示
输出信号				-2	脉冲频率信号无显示
				-3	脉冲频率信号带显示
				-4	电池供电带显示
				-5	两线制4～20mA信号无显示
				-6	两线制4～20mA信号带显示
				-7	两线制4～20mA信号带hart通讯
				-8	三线制4～20mA信号带显示
				-9	三线制4～20mA信号带RS485通讯
温度规格					2	-50～50℃（仅电容式）
					3	-20～50℃
					4	50～250℃
					5	50～320℃
					6	50～500℃（仅电容式）
压力规格						2	1.6MPa
						3	2.5MPa
						4	4.0MPa
						5	更高压力（*高32MPa）
补偿类型							-P	一体化压力补偿
							-T	一体化温度补偿
							-PT	一体化温压补偿
特殊类型								F	分体式
								Q	潜水型
								S	缩径型
								N	耐腐蚀型
								G	隔爆型
								B	本案防爆型

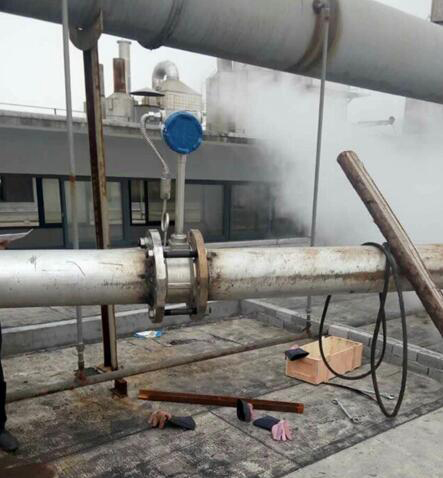

过热蒸汽流量计的安装设计
仪表的正确安装是保障仪表正常运行的重要环节，若安装不当，轻则影响仪表的使用精度，重则会影响仪表的使用寿命，甚至会损坏仪表。
（一）安装环境要求：
1．尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
2．避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。
3．避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。
4．涡街流量计应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果。
5．仪表*好安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。
6．仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。
（二）仪表管道安装要求：
1．涡街流量计对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度要求见图
DN为仪表工称口径

注:调节阀尽可能不安装在涡街流量计的上游,而应安装在涡街流量计的下游10D处。
2．上、下游配管内径应相同。如有差异，则配管内径Dp与涡街流量计表体内径Db,应满足以下关系
0.98Db≤Dp≤1.05Db
上、下游配管应与流量仪表表体内径同心，它们之间的不同轴度应小于0.05Db
3．仪表与法兰之间的密封垫，在安装时不能凸入管内，其内径应比表体内径大1-2mm
4．测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时，测压孔应设置在下游3-5D处，测温孔应设置在下游6-8D处，见图。D为仪表工称口径，单位：mm
5．仪表在在管道上可以水平、垂直或倾斜安装。
6．测量气体时，在垂直管道安装仪表，气体流向不限。但若管道内含少量液体，为了防止液体进入仪表测量管，气流应自下而上流动，如图a所示
7．测量液体时，为了保证管内充满液体，所以在垂直或倾斜管道安装仪表时，应该保证液体流动方向从下而上。若管道内含少量气体，为了防止气体进入仪表测量管，仪表应安装在管线的较低处
如图b所示
8．测量高温、低温介质时，应注意保温措施。转换器内部（表头壳体内）高温一般不应超过70℃；低温易使转换器内部出现凝露，降低印制电路板的绝缘阻抗，影响仪表正常工作。

过热蒸汽流量计的产品特点
1、安装简便，维护十分方便；
2、结构简单牢固，无可动部件，长期运行十分可靠；
3、量程范围宽，量程比可达1：15；
4、压力损失小，运行费用低，更具节能意义；
5、应用范围广，液体、气体、蒸汽均可测量；
6、检定周期长，一般为两年；
7、在一定雷诺数范围内，输出信号不受被测介质物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，调换配件后一般无须重新标定仪表系数；
8、涡街流量计可现场显示，也可远距离传输，还可与计算机控制系统联网；
9、检测探头不直接接触被测介质，性能更稳定。
10、压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响；
11、无可动机械零件，因此可靠性高,维护量小；
12、涡街流量计采用压电应力式传感器，仪表参数能长期稳定，可在-20℃～+250℃的工作温度范围内工作；
13、有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

过热蒸汽流量计工况流量范围表


过热蒸汽流量计安装尺寸
