高压蒸汽流量计
高压蒸汽流量计概述
涡街流量计测量精度高，性能稳定适合买卖单位计量使用，使用安装非常方便这款流量计是根据卡门涡街理论，利用了流体的自然振动原理，采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。涡街流量计有基本型和复合型两种型式，基本型测量单**量信号；复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构，以适应不同的安装环境。
高压蒸汽流量计的主要特点
1、仪表整体结构设计合理，动态测量范围宽，压力损失小；
2、仪表主体可采用不锈钢材质制造，适用于腐蚀性介质的测量；
3、涡街流量计无可动部件，安装维护简单；
4、现场液晶显示，脉冲、4～20mA 输出或485 串行通讯接口，可与工业自动化系统连接；
5、电气接口：内螺纹 M20×1.5；
6、防爆等级标志：iaIICT2～T6；
7、防护等级：IP65；
8、供电电源：内置电源（3.6V 电池），外供电源12VDC、24VDC；
9、测量介质*高温度：350℃；
10、工作环境温度：-30℃～+55℃；（压力补偿时为0℃～+55℃）
11、工作压力：1.6MPa、2.5MPa、4MPa、6 MPa、10MPa、16MPa、20MPa、25MPa、30MPa、40MPa；
12、准确度：0.5 级、1.0 级、1.5 级。
13、公称通径：
卡装式涡街流量计：DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300；
插入式涡街流量计：DN350、DN400、DN450、DN500、DN550、DN600、DN700、DN800、DN900、DN1000 等；
法兰式涡街流量计：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300。
14、规格：
1）螺纹式、卡装式、法兰式：DN10～DN32。
2）卡装式、法兰式：DN40～DN300。
3）插入式：DN350～DN1000。
高压蒸汽流量计参数
1、测量介质：气体、液体、蒸汽
2、连接方式：法兰卡装式、法兰式、插入式
3、口径规格：法兰卡装式口径选择 25,32,50,80,100
4、法兰连接式口径选择：100,150,200
5、流量测量范围：正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s；液体0.5～7m/s；
6、测量精度：1.0级 1.5级
7、被测介质温度:常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃
8、输出信号：脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
9、脉冲占空比约50%,传输距离为100m
10、脉冲电流远传信号：4～20 mA,传输距离为1000m
11、仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃
12、材质：不锈钢, 铝合金
13、电源：DC24V或锂电池3.6V
14、防爆等级：本安型iaIIbT3-T6，
15、防护等级：IP65
高压蒸汽流量计选型说明
正确的选用涡街流量计是保证用好涡街流量计的前提条件，需要考虑重要因素：通经（DN）、安装方式、介质温度、输出信号、介质种类
注意事项
1、在流量计上下游提供足够的直管段并确保非弯曲的对称外形。尽可能在仪表下游安装阀门。
2、竖直安装通常是优先选择的，向上游动的流体能确保仪表总是满管，且介质中的成分能够均匀分布。
3、在易于振动的长管路中进行安装时，应在流量计的上下游安装消除器。
4、对于气的应用，仪表安装应避免安装在U形弯底部，避免因吸收冷凝而在开车时导致的水锤现象，水锤的强度导致传感机构过分受力，致使传感器永久损坏。
5、面对如此众多品种的涡街流量计，对于一般用户选型成了一个难题。如何科学地、客观地选出*好的涡街流量计是需要关注的一个问题。我们认为选型应当遵循适当的规则，尽量避免厂商的误导宣传，为自己找到一种恰到好处的涡街流量计，它就是自己的理想流量计。
选型可按五个方面进行：涡街流量计性能方面、流体特性方面、安装条件方面、环境条件方面和经济因素方面。各方面的考虑因素如下：
1．流量计性能方面：精确度、重复性、线性度、范围度、压力损失、上下限流量、信号输出特性、响应时间等；
2．流量计流体特性方面：流体压力、温度、密度、粘度、润滑性、化学性质、磨损、腐蚀、结垢、脏污、气体压缩系数、等熵指数、比热容、电导率、声速、混相流、脉动流等；
3．流量计安装条件方面：管道布置方向、流动方向、上下游管道长度、管道口径、维护空间、管道振动、接地、电源、辅属设备（过滤、排污）、防爆等；
4．流量计经济因素方面：购置费、安装费、维修费、校验费、使用寿命、运行费（能耗）、备品备件等。
1、具有精度高、抗振动、抗干扰、维护方便的特点,适合于各种使用蒸汽、气体工况下的流量计量。
2、传感器和流量显示仪及补偿方式合称为, 则为涡街流量计的典型代表。
3、传感器是利用卡门涡街原理和现代电子技术而设计制造的一种具有高度可靠性、优良的技术性能指标、良好的介质适应性和通用性的新型流量仪表。
高压蒸汽流量计的安装
安装说明
（1）涡街流量计尽量安装在远离振动源和电磁干扰较强的地方，振动存在的地方必须采用减振装置，减少管道受振动的影响。
（2）直管段的配置，前后直管段要满足涡街流量计的要求，所配管道内径也必须和涡街流量变送器内径一致。
（3）安装示意图
注意事项
尽量减少管道内汽锤对涡街发生体的冲击。振动较大而又无法消除时，不宜采用涡街流量计。
调试说明
1、接上信号线、电源线
2、开启进口、出口阀门，进出口阀门开度要一致
3、打开不锈钢三阀组平衡阀，缓慢开启孔板高低压端的阀门，待流体通过流量计后关闭不锈钢三阀组平衡阀即可。
安装管道条件：
（1)节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。
（2)安装节流件用得直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。
（3)为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以
1）直管段必须是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有一定的圆度指标。具体衡量方法：
（A）节流件前OD，D/2，D，2D4个垂直管截面上，以大至相等的角距离至少分别测量4个管道内径单测值，取平均值D。任意内径单测量值与平均值之差不得超过±0.3%
（B）在节流件后，在OD和2D位置用上述方法测得8个内径单测值，任意单测值与D比较，其*大偏差不得超过±2%
2）节流件前后要求一段足够长的直管段，这段足够长的直管段和节流件前的局部阻力件形式有关和直径比β有关。
（4）节流件上游侧*一阻力件和*二阻力件之间的直管段长度可按*二阻力件的形式和β=0.7（不论实际β值是多少）取所列数值的1/2
（5）节流件上游侧为敞开空间或直径≥2D大容器时，则敞开空间或大容器与节流件之间的直管长不得小于30D（15D）。若节流件和敞开空间或大容器之间尚有其它局部阻力件时，则除在节流件与局部阻力件之间设有附合规定的*小直管段长1外，从敞开空间到节流件之间的直管段总长也不得小于30D（15D）。
高压蒸汽流量计的工作原理
涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：
f = St × V/d
式中：f 涡街发生频率 (Hz)
V旋涡发生体两侧的平均流速(m/s )
St 斯特罗哈尔系数（常数）
这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号或标准信号。
在流体管道中，垂直插入—个柱形阻挡物，在其后部（相对于流体流向）两侧就会交替地产生旋涡。随着流体向下游流动形成旋涡列，我们称之为卡门涡街。我们把产生旋涡的柱形阻挡物定义为旋涡发生体在一定条件下旋涡的分离频率与流体的流速成线性关系。因而，只要检测出旋涡分离的频率，即可计算出管道内流体的流速或流量。
高压蒸汽流量计安装尺寸
高压蒸汽流量计的配线设计
一. 输出频率信号的三线制涡街流量计配线设计
输出频率信号的三线制流量传感器采用DC24V或DC12V电源供电，一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。传感器端子接线见图

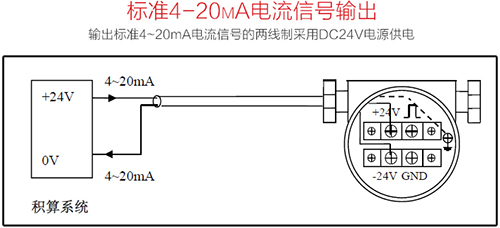

二.输出标准4~20mA电流信号的两线制涡街流量计配线设计
输出标准4~20mA电流信号的两线制变送器采用DC24V电源供电，一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。变送器端子接线见图
三．带RS-485通讯接口功能的涡街流量计配线设计
带RS-485通讯功能的涡街流量计采用DC24V电源供电，与其它设备之间采用四线制传输方式。仪表端子接线见图
涡街流量计测量精度高，性能稳定适合买卖单位计量使用，使用安装非常方便这款流量计是根据卡门涡街理论，利用了流体的自然振动原理，采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。涡街流量计有基本型和复合型两种型式，基本型测量单**量信号；复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构，以适应不同的安装环境。
高压蒸汽流量计的主要特点
1、仪表整体结构设计合理，动态测量范围宽，压力损失小；
2、仪表主体可采用不锈钢材质制造，适用于腐蚀性介质的测量；
3、涡街流量计无可动部件，安装维护简单；
4、现场液晶显示，脉冲、4～20mA 输出或485 串行通讯接口，可与工业自动化系统连接；
5、电气接口：内螺纹 M20×1.5；
6、防爆等级标志：iaIICT2～T6；
7、防护等级：IP65；
8、供电电源：内置电源（3.6V 电池），外供电源12VDC、24VDC；
9、测量介质*高温度：350℃；
10、工作环境温度：-30℃～+55℃；（压力补偿时为0℃～+55℃）
11、工作压力：1.6MPa、2.5MPa、4MPa、6 MPa、10MPa、16MPa、20MPa、25MPa、30MPa、40MPa；
12、准确度：0.5 级、1.0 级、1.5 级。
13、公称通径：
卡装式涡街流量计：DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300；
插入式涡街流量计：DN350、DN400、DN450、DN500、DN550、DN600、DN700、DN800、DN900、DN1000 等；
法兰式涡街流量计：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300。
14、规格：
1）螺纹式、卡装式、法兰式：DN10～DN32。
2）卡装式、法兰式：DN40～DN300。
3）插入式：DN350～DN1000。
高压蒸汽流量计参数
1、测量介质：气体、液体、蒸汽
2、连接方式：法兰卡装式、法兰式、插入式
3、口径规格：法兰卡装式口径选择 25,32,50,80,100
4、法兰连接式口径选择：100,150,200
5、流量测量范围：正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s；液体0.5～7m/s；
6、测量精度：1.0级 1.5级
7、被测介质温度:常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃
8、输出信号：脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
9、脉冲占空比约50%,传输距离为100m
10、脉冲电流远传信号：4～20 mA,传输距离为1000m
11、仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃
12、材质：不锈钢, 铝合金
13、电源：DC24V或锂电池3.6V
14、防爆等级：本安型iaIIbT3-T6，
15、防护等级：IP65
高压蒸汽流量计选型说明
正确的选用涡街流量计是保证用好涡街流量计的前提条件，需要考虑重要因素：通经（DN）、安装方式、介质温度、输出信号、介质种类
注意事项
1、在流量计上下游提供足够的直管段并确保非弯曲的对称外形。尽可能在仪表下游安装阀门。
2、竖直安装通常是优先选择的，向上游动的流体能确保仪表总是满管，且介质中的成分能够均匀分布。
3、在易于振动的长管路中进行安装时，应在流量计的上下游安装消除器。
4、对于气的应用，仪表安装应避免安装在U形弯底部，避免因吸收冷凝而在开车时导致的水锤现象，水锤的强度导致传感机构过分受力，致使传感器永久损坏。
5、面对如此众多品种的涡街流量计，对于一般用户选型成了一个难题。如何科学地、客观地选出*好的涡街流量计是需要关注的一个问题。我们认为选型应当遵循适当的规则，尽量避免厂商的误导宣传，为自己找到一种恰到好处的涡街流量计，它就是自己的理想流量计。
选型可按五个方面进行：涡街流量计性能方面、流体特性方面、安装条件方面、环境条件方面和经济因素方面。各方面的考虑因素如下：
1．流量计性能方面：精确度、重复性、线性度、范围度、压力损失、上下限流量、信号输出特性、响应时间等；
2．流量计流体特性方面：流体压力、温度、密度、粘度、润滑性、化学性质、磨损、腐蚀、结垢、脏污、气体压缩系数、等熵指数、比热容、电导率、声速、混相流、脉动流等；
3．流量计安装条件方面：管道布置方向、流动方向、上下游管道长度、管道口径、维护空间、管道振动、接地、电源、辅属设备（过滤、排污）、防爆等；
4．流量计经济因素方面：购置费、安装费、维修费、校验费、使用寿命、运行费（能耗）、备品备件等。
|
代号 |
通径 | 流量范围㎡/h | |||||
| LUGB-25 | DN25 | 1~12（液体） | 10～100（气体） | ||||
| LUGB-32 | DN32 | 1.5~23（液体） | 15~150（气体） | ||||
| LUGB-40 | DN40 | 2.4~32（液体） | 22.6~150（气体） | ||||
| LUGB-50 | DN50 | 4~50（液体） | 35~350（气体） | ||||
| LUGB-65 | DN65 | 6.3~184（液体） | 60～600（气体） | ||||
| LUGB-80 | DN80 | 10~130（液体） | 90~900（气体） | 注：1.蒸汽流量请查看表3 | |||
| LUGB-100 | DN100 | 20~200（液体） | 140~1400（气体） | 2.DN250～DN600可按客户要求订货 | |||
| LUGB-125 | DN125 | 31~310（液体） | 220～1450（气体） | 3.DN300以上口径推荐使用插入式涡街流量计可定制 | |||
| LUGB-150 | DN150 | 45~450（液体） | 300~3000（气体） | ||||
| LUGB-200 | DN200 | 80~800（液体） | 550~5500（气体） | ||||
| LUGB-250 | DN250 | 150~1500（液体） | 880～8800（气体） | ||||
| LUGB-300 | DN300 | 200~2000（液体） | 1300～13000（气体） | ||||
| LUGB-300 | DN300 | 100~1500（液体） | 1560～15600（气体） | ||||
| LUGB-400 | DN400 | 180~3000（液体） | 2750～27000（气体） | ||||
| LUGB-500 | DN500 | 300~4500（液体） | 4300～43000（气体） | ||||
| LUGB-600 | DN600 | 450~6500（液体） | 6100～61000（气体） | ||||
| LUGB-800 | DN800 | 750~10000（液体） | 11000～110000（气体） | ||||
| LUGB-1000 | DN1000 | 1200~1700（液体） | 17000～170000（气体） | ||||
| 代号 | 功能1 | ||||||
| N | 无温压补偿 | ||||||
| Y | 有温压补偿 | ||||||
| 代号 | 输出型号 | ||||||
| F1 | 4-20mA输出（二线制） | ||||||
| F2 | 4-20mA输出（三线制） | ||||||
| F3 | RS485通讯接口 | ||||||
| F4 | 频率输出 | ||||||
| 代号 | 被测介质 | ||||||
| J1 | 液体 | ||||||
| J2 | 气体 | ||||||
| J3 | 蒸汽 | ||||||
| 代号 | 连接方式 | ||||||
| L1 | 法兰卡装式 | ||||||
| L2 | 法兰连接式 | ||||||
| L3 | 插入式 | ||||||
| 代号 | 功能2 | ||||||
| E1 | 1.0级 | ||||||
| E2 | 1.5级 | ||||||
| T1 | 常温 | ||||||
| T2 | 高温 | ||||||
| T3 | 蒸汽 | ||||||
| P1 | 1.6MPa | ||||||
| P2 | 2.5MPa | ||||||
| P3 | 4.0MPa | ||||||
| D1 | 内部3.6V供电 | ||||||
| D2 | DC24V供电 | ||||||
| B1 | 不锈钢 | ||||||
| B2 | 碳钢 | ||||||
2、传感器和流量显示仪及补偿方式合称为, 则为涡街流量计的典型代表。
3、传感器是利用卡门涡街原理和现代电子技术而设计制造的一种具有高度可靠性、优良的技术性能指标、良好的介质适应性和通用性的新型流量仪表。
高压蒸汽流量计的安装
安装说明
（1）涡街流量计尽量安装在远离振动源和电磁干扰较强的地方，振动存在的地方必须采用减振装置，减少管道受振动的影响。
（2）直管段的配置，前后直管段要满足涡街流量计的要求，所配管道内径也必须和涡街流量变送器内径一致。
（3）安装示意图
注意事项
尽量减少管道内汽锤对涡街发生体的冲击。振动较大而又无法消除时，不宜采用涡街流量计。
调试说明
1、接上信号线、电源线
2、开启进口、出口阀门，进出口阀门开度要一致
3、打开不锈钢三阀组平衡阀，缓慢开启孔板高低压端的阀门，待流体通过流量计后关闭不锈钢三阀组平衡阀即可。
安装管道条件：
（1)节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。
（2)安装节流件用得直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。
（3)为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以
1）直管段必须是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有一定的圆度指标。具体衡量方法：
（A）节流件前OD，D/2，D，2D4个垂直管截面上，以大至相等的角距离至少分别测量4个管道内径单测值，取平均值D。任意内径单测量值与平均值之差不得超过±0.3%
（B）在节流件后，在OD和2D位置用上述方法测得8个内径单测值，任意单测值与D比较，其*大偏差不得超过±2%
2）节流件前后要求一段足够长的直管段，这段足够长的直管段和节流件前的局部阻力件形式有关和直径比β有关。
（4）节流件上游侧*一阻力件和*二阻力件之间的直管段长度可按*二阻力件的形式和β=0.7（不论实际β值是多少）取所列数值的1/2
（5）节流件上游侧为敞开空间或直径≥2D大容器时，则敞开空间或大容器与节流件之间的直管长不得小于30D（15D）。若节流件和敞开空间或大容器之间尚有其它局部阻力件时，则除在节流件与局部阻力件之间设有附合规定的*小直管段长1外，从敞开空间到节流件之间的直管段总长也不得小于30D（15D）。
高压蒸汽流量计的工作原理
涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：
f = St × V/d
式中：f 涡街发生频率 (Hz)
V旋涡发生体两侧的平均流速(m/s )
St 斯特罗哈尔系数（常数）
这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号或标准信号。
在流体管道中，垂直插入—个柱形阻挡物，在其后部（相对于流体流向）两侧就会交替地产生旋涡。随着流体向下游流动形成旋涡列，我们称之为卡门涡街。我们把产生旋涡的柱形阻挡物定义为旋涡发生体在一定条件下旋涡的分离频率与流体的流速成线性关系。因而，只要检测出旋涡分离的频率，即可计算出管道内流体的流速或流量。
高压蒸汽流量计安装尺寸
高压蒸汽流量计的配线设计
一. 输出频率信号的三线制涡街流量计配线设计
输出频率信号的三线制流量传感器采用DC24V或DC12V电源供电，一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。传感器端子接线见图
二.输出标准4~20mA电流信号的两线制涡街流量计配线设计
输出标准4~20mA电流信号的两线制变送器采用DC24V电源供电，一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。变送器端子接线见图
三．带RS-485通讯接口功能的涡街流量计配线设计
带RS-485通讯功能的涡街流量计采用DC24V电源供电，与其它设备之间采用四线制传输方式。仪表端子接线见图
