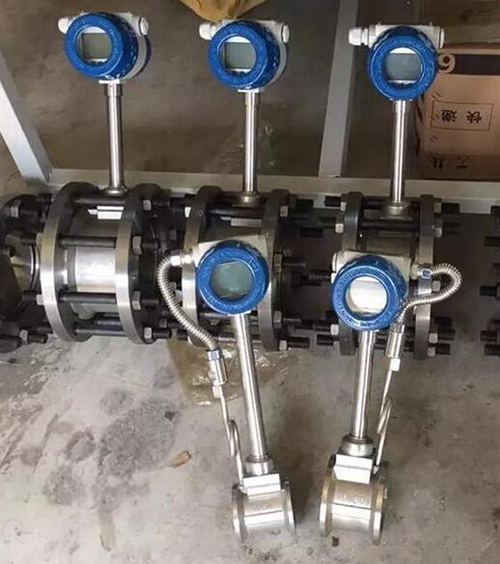

LUGB涡街流量计

LUGB涡街流量计产品概述
涡街流量计测量是企业中量大面广的测量任务。在气体流量测量中进行温压补偿，也已经是老的话题了，但是，越讨论认识越深化，越能启发人们去开发价格低、精度高、功能强的仪表，越能启发自动化专业人员选好仪表用好仪表。
测量中的温压补偿的目的，是在气体的工况偏离设计工况时，将一般气体的密度对测量结果的影响予以修正。因为天然气是处于气体状态，在其温度、压力变化时，其密度有很大的变化，如果不进行补偿，引起的误差是很大的。例如设计压力为1MPa(表压)，当压力下跌到0.8MPa时，密度下降到设计值的82%，若不进行温压补偿，对差压式流量计的影响是使示值升高10.4%，而对涡街流量计的影响是使示值升高21.9%。显然，对温度、压力变化的流量测量对象，除直接法质量流量计外，必须进行温压补偿。


LUGB涡街流量计工作原理
涡街流量计是根据卡门漩涡原理，用垂直插入流体中的非流线型阻流体产生漩涡分流，当流体绕过非流线型柱体时，由于边界层不稳定性，使物体分离的漩涡有一定的规律性，当雷诺数较高时，旋涡在柱体的某一侧形成并分离时，则另一侧就不可能形成旋涡，只有某一侧旋涡离开柱体一定距离后，另一侧才会可能形成旋涡。于是，随着流体连续流动，在柱体两侧形成交替、有规律的旋涡列，从而进行检测，即采用压电晶体检测流体通过管道内三角柱时所产生的旋涡频率，而测量出流体的流量。


LUGB涡街流量计流量范围


LUGB涡街流量计产品特点
1、安装简便，维护十分方便；
2、结构简单牢固，无可动部件，长期运行十分可靠；
3、量程范围宽，量程比可达1：15；
4、压力损失小，运行费用低，更具节能意义；
5、应用范围广，液体、气体、蒸汽均可测量；
6、检定周期长，一般为两年；
7、在一定雷诺数范围内，输出信号不受被测介质物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，调换配件后一般无须重新标定仪表系数；
8、可现场显示，也可远距离传输，还可与计算机控制系统联网；
9、检测探头不直接接触被测介质，性能更稳定。
压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。采用压电应力式传感器，仪表参数能长期稳定，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表

LUGB涡街流量计基本参数
1、温度范围：压电式 -40℃ ~ 350℃ 电容式 -60℃ ~ 450℃
2、压力规格：PN1.6Mpa; PN2.5Mpa; PN4.0Mpa ,更高压力规格可特殊定做
3、范 围 度：正常范围1：10 扩展后范围1：15
4、压力损失系数：Cd≤2.6
5、系统测量精度：液体、气体 示值的±1%，蒸汽 示值的±1.5%，插入式流量计 示值的±2.5%
6、供电电压：传感器 +12VDC 或+24VDC 变送器 +24VDC 现场显示型 仪表自带3.6V锂电池
7、输出信号：传感器 脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V 变送器 两线制4 ~ 20mA.DC电流信号
8、允许振动加速度：压电式 ≤0.2g 电容式 ≤1.0g
9、环境温度：传感器 -30℃ ~ 65℃，变送器、现场显示 -10℃ ~ 50℃
10、环境湿度：相对湿度5 ~ 85%
11、信号远传距离：≤500m
12、信号线接口：内螺纹M20×1.5
13、直管段长度：上游≥10D 下游≥5D
14、防爆等级：( ia )ⅡCT2 - T5本安防爆
15、防护等级：普通型 IP65 潜水型IP68
16、仪表材质：仪表外壳采用铝合金，表体部分采用不锈钢304材质,也可根据用户要求采用特殊

LUGB涡街流量计的安装外形尺寸

LUGB涡街流量计仪表配线

一. 输出频率信号的三线制涡街流量仪表配线设计

输出频率信号的三线制流量传感器采用 DC24V 或 DC12V 电源供电，一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。传感器端子接线见图

二．输出标准 4~20mA 电流信号的两线制涡街流量仪表配线设计

输出标准 4~20mA 电流信号的两线制变送器采用 DC24V 电源供电，一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。变送器端子接线见图

三．带 RS-485 通讯接口功能的涡街流量仪表配线设计

带 RS-485 通讯功能的涡街流量仪表采用 DC24V 电源供电，与其它设备之间采用四线制传输方式。仪表端子接线见图

注意事项：

 （1）防爆型传感器和变送器安装于危险场所，安全栅、显示仪表、供电电源，计算机等关联设备必须安装在安全场所。

 （2）传感器和变送器应有可靠接地，防爆地线不得与强电系统保护接地共用。

LUGB涡街流量计选型


LUGB涡街流量计安装注意事项
仪表的正确安装是保障仪表正常运行的重要环节，若安装不当，轻则影响仪表的使用精度，重则会影响仪表的使用寿命，甚至会损坏仪表。
安装环境要求：
尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。
避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。
涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果。
仪表安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。
仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。
仪表管道安装要求：
涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度要求见图(三)  DN为仪表公称口径  单位:mm

注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处。
上、下游配管内径应相同。如有差异，则配管内径Dp与涡街仪表表体内径Db,应满足以下关系
0.98Db≤Dp≤1.05Db
上、下游配管应与流量仪表表体内径同心，它们之间的不同轴度应小于0.05Db
仪表与法兰之间的密封垫，在安装时不能凸入管内，其内径应比表体内径大1-2mm
测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时，测压孔应设置在下游3-5D处，测温孔应设置在下游6-8D处，见图（七）。D为仪表公称口径，单位：mm
仪表在在管道上可以水平、垂直或倾斜安装。
测量气体时，在垂直管道安装仪表，气体流向不限。但若管道内含少量液体，为了防止液体进入仪表测量管，气流应自下而上流动，如图（四）a所示
测量液体时，为了保证管内充满液体，所以在垂直或倾斜管道安装仪表时，应该保证液体流动方向从下而上。若管道内含少量气体，为了防止气体进入仪表测量管，仪表应安装在管线的较低处
如图（四）b所示

测量高温、低温介质时，应注意保温措施。转换器内部（表头壳体内）高温一般不应超过70℃；低温易使转换器内部出现凝露，降低印制电路板的绝缘阻抗，影响仪表正常工作。
