管道式涡街流量计

管道式涡街流量计

  • 品*:JKM/凯铭仪表
  • 型号:JKM-LUGB
  • 测量范围:5-11000m³/h
  • 精度等级:1.5级、1.0级
  • 公称通径:DN20~DN1200
  • 适用介质:气体、液体、蒸汽
  • 工作压力:1.6MPa~10MPa
  • 工作温度:-80℃~450℃
  • 供电方式:24VDC或锂电池
  • 订货号:JQO652040NGV

管道式涡街流量计概述
涡街流量计由法兰卡装式流量传感器和显示仪表组成。法兰卡装式流量计将专用法兰焊接在工艺管道上,然后用螺栓、螺母将仪表固定在两个法兰之间。安装简单便捷,成本低。本公司提供专用法兰,不需另行购买安装法兰。
涡街流量计与现场显示仪组合后,成为智能一体化流量计,分别用于饱和蒸汽流量计量、过热蒸汽流量计量、各种化学气体流量计量和各种液体流量计量。
管道式涡街流量计产品图

管道式涡街流量计的工作原理
在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街,如图所示。
管道式涡街流量计工作原理图
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式:
f=StV/d   公式(1)
式中:
f-发生体一侧产生的卡门旋涡频率
St-斯特罗哈尔数(无量纲数)
V-流体的平均流速
d-旋涡发生体的宽度
由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,
图表示斯特罗哈尔数(St)与雷诺数(Re)的关系。
管道式涡街流量计斯特罗哈尔数(St)与雷诺数(Re)的关系曲线图
在曲线表中St=0.17的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速,由流速V求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式(2)
K=N/Q(1/m³)   公式(2)
式中:K=仪表常数(1/m³)。
N=脉冲个数
Q=体积流量(m³)

管道式涡街流量计产品特点
1.测量介质: 气体、液体、蒸气;
2.口径规格 法兰卡装式口径选择 25,32,50,80,100;
3.法兰连接式口径选择 100,150,200;
4.流量测量范围 正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s;
正常测量流量范围 液体、气体流量测量范围见表2; 蒸气流量范围见表3
5.测量精度 1.0级 1.5级;
6.被测介质温度:常温-25℃~100℃;
7.高温-25℃~150℃ -25℃~250℃;
8.输出信号 脉冲电压输出信号 高电平8~10V 低电平0.7~1.3V;
9.脉冲占空比约50%,传输距离为100m;
10.脉冲电流远传信号 4~20 mA,传输距离为1000m;
11.仪表使用环境 温度:-25℃~+55℃ 湿度:5~90% RH50℃;
12.材质 不锈钢, 铝合金;
13.电源 DC24V或锂电池3.6V;
14.防爆等级 本安型iaIIbT3-T6;
15.防护等级 IP65。

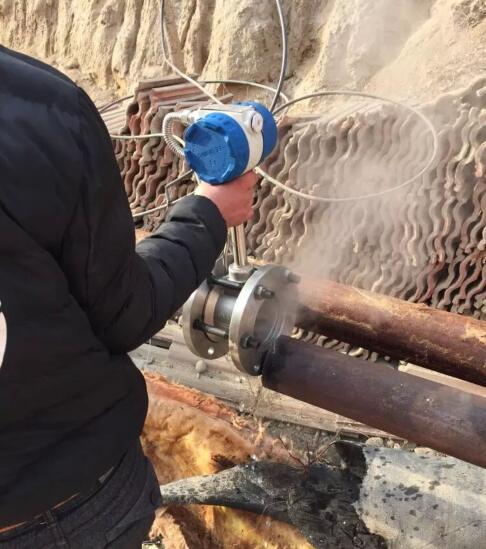

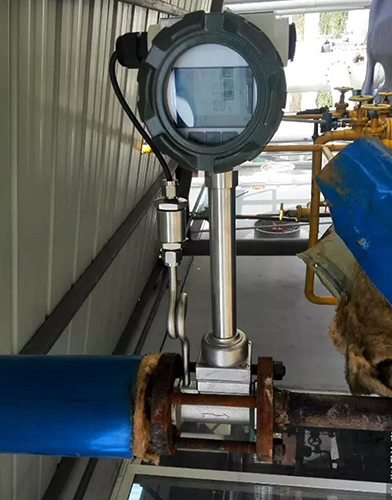

管道式涡街流量计现场安装使用图


管道式涡街流量计参数
1、口径:DN15~DN3000mm
2、公称压力:0.6~42MPa
3、工况温度:-180~+500℃
4、精度:±1.5%FS
5、输出信号:4~20mA二线制;脉冲0~1000HZ;RS232/RS485(或按用户要求协商提供)
6、防护等级:IP65 IP67
7、防爆标志:本安型ExiallCT4;隔爆型ExdllCT4
8、执行标准:企标Q/BET05-06
9、表头显示:累积流量;瞬时流量;工况温度;工况压力(温压补偿式才有);棒状满量程百分比;故障自检
10、公称通径:卡装式:DN10~DN300; 插入式:DN350~DN1000; 法兰式:DN10~DN3000

管道式涡街流量计口径的确定

仪表选型是仪表应用中非常重用的工作,仪表选型的正确与否将直接影响到仪表是否能够正常运行.因此用户和设计单位在选用本公司产品时,请仔细阅读本节资料,认真核对流体的工艺参数并**可与我公司的销售或技术支持部门联系,以确保选型正确。

一.适用流量范围和仪表口径的确定

仪表口径的选择,根据流量范围来确定。不同口径涡街流量仪表的测量范围是不一样的。即使同一口径流量表,用于不同介质时,它的测量范围也是不一样的。实际可测的流量范围需要通过计算确定。

(一)参比条件下空气及水的流量范围,见表(二),参比条件如下:

1.气体:常温常压空气,t=20℃,P=0.1MPa(绝压),ρ =1.205 kg/m3,υ =15×10-6 m2/s。

2.液体:常温水 , t=20℃ , ρ =998.2kg/m3 , υ =1.006×10-6m2/s。

(二)确定流量范围和仪表口径的基本步骤:

1.明确以下工作参数。

(1)被测介质的名称、组份

(2)工作状态的*小、常用、*大流量

(3)介质的*低、常用、*高压力和温度

(4)工作状态下介质的粘度

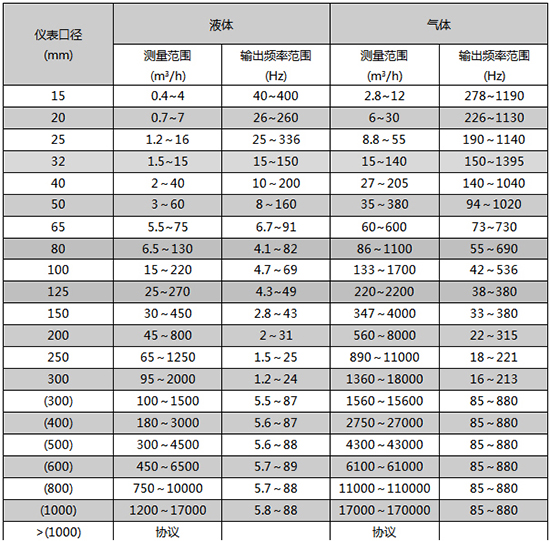

管道式涡街流量计口径流量范围表


管道式涡街流量计的安装外形尺寸

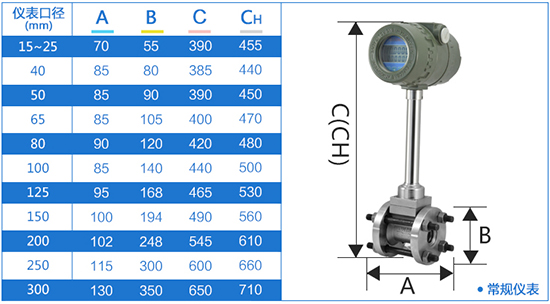

管道式管道式涡街流量计外形尺寸表

插入式管道式涡街流量计外形尺寸表


管道式涡街流量计仪表配线

一. 输出频率信号的三线制涡街流量仪表配线设计

输出频率信号的三线制流量传感器采用 DC24V 或 DC12V 电源供电,一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。传感器端子接线见图

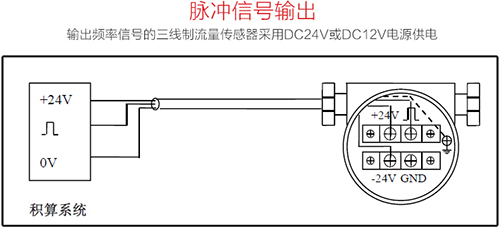

管道式涡街流量计脉冲信号输出接线图

二.输出标准 4~20mA 电流信号的两线制涡街流量仪表配线设计

输出标准 4~20mA 电流信号的两线制变送器采用 DC24V 电源供电,一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。变送器端子接线见图

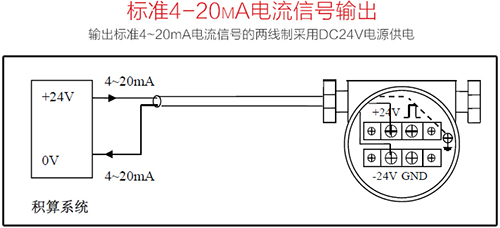

管道式涡街流量计4-20mA电流信号输出接线图

三.带 RS-485 通讯接口功能的涡街流量仪表配线设计

带 RS-485 通讯功能的涡街流量仪表采用 DC24V 电源供电,与其它设备之间采用四线制传输方式。仪表端子接线见图

管道式涡街流量计RS485通讯信号输出接线图

注意事项:

 (1)防爆型传感器和变送器安装于危险场所,安全栅、显示仪表、供电电源,计算机等关联设备必须安装在安全场所。

 (2)传感器和变送器应有可靠接地,防爆地线不得与强电系统保护接地共用。


管道式涡街流量计产品型谱

管道式涡街流量计规格选型表


管道式涡街流量计分类
管道式涡街流量计分体型产品特点图
管道式涡街流量计温度补偿型产品特点图
管道式涡街流量计温压补偿型产品特点图
管道式涡街流量计温压补偿一体型产品特点图

管道式涡街流量计的安装要求(D为管道的直径)

管道情况                上游                下游
同心收缩管 全开闸阀                15D                5D
90℃直角弯头                20D                5D
同平面二个90℃弯头                25D                5D
半开闸阀 调节阀                50D                5D
不同平面二个90℃弯头                40D                5D
带整流管束                12D                5D

安装条件
1、工作条件
传感器可在2下正常连续工作
2、环境条件
2.1环境温度:-40~+55℃ (非防爆场所)
2.2环境湿度:≤85%(相对湿度)
2.3大气压力:86~106Kpa
3、安装指南:
a)传感器安装在管道上的位置一定要选振动小的地方,振动加速度不能大于0.2g,如大于需要采取减震措施。
b)传感器的上游侧和下游侧必须有足够的直管段见示意图。
c)对于卡装连接仪表,法兰焊后必须保证法兰的端面与管道垂直,内表面光滑,见图。
d)传感器可水平、垂直或倾斜安装在直管上,当垂直安装测液体时,液体必须由下而上流动。
e)当在涡街流量传感器同压力传感器和温度传感器组成测量系统时,其压力、温度测量点的位置如图。
f)涡街流量传感器安装步骤可参考方法A或方法B(以法兰卡装型为例):
方法A:
Ⅰ选定安装位置,并取前15DN,后5DN直管段割下。
Ⅱ在选表位置焊上两片法兰,并将传感器装好。
Ⅲ去掉原管多出的直管(即表体宽度)。
Ⅳ将传感器的前后直管段焊到原工艺管道上。
方法B:
Ⅰ考虑前15DN,后5DN选定装表位置。
Ⅱ取下表体宽度的一段管,焊上两片法兰连接孔同心,将传感器螺栓紧固好。
管道式涡街流量计管道安装要求示意图

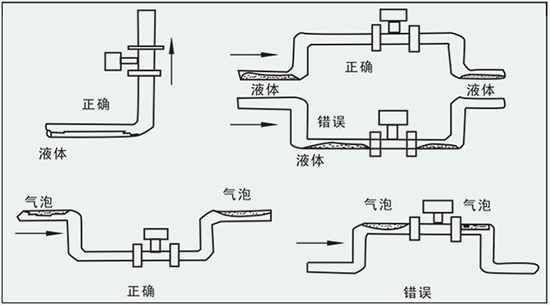

管道式涡街流量计正确安装方式图
