蒸汽涡街流量计

蒸汽涡街流量计

  • 品*:JKM/凯铭仪表
  • 型号:JKM-LUGB
  • 测量范围:5-11000m³/h
  • 精度等级:1.5级、1.0级
  • 公称通径:DN20~DN1200
  • 适用介质:气体、液体、蒸汽
  • 工作压力:1.6MPa~10MPa
  • 工作温度:-80℃~450℃
  • 供电方式:24VDC或锂电池
  • 订货号:MRBXIQCPO313

蒸汽涡街流量计概述

1. LUGB 系列满管型压电式涡街流量仪表

2. LUGB 系列插入型压电式涡街流量仪表

3. LUGE 系列满管型电容式涡街流量仪表

4. LUGE 系列插入型电容式涡街流量仪表

5. LUGB/E 系列电池供电型涡街流量仪表

6. 潜水型/分体型涡街流量仪表(协议订货)

7. 多功能曲线纪录积算仪,带 P/T 补偿功能、中文液晶显示

8. 智能流量积算仪,数码管显示

LUGB/E 型涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体(如:水、汽油、酒精、苯类等)的计量和控制。

蒸汽涡街流量计产品图

蒸汽涡街流量计产品特点
1.测量介质: 气体、液体、蒸气;
2.口径规格 法兰卡装式口径选择 25,32,50,80,100;
3.法兰连接式口径选择 100,150,200;
4.流量测量范围 正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s;
正常测量流量范围 液体、气体流量测量范围见表2; 蒸气流量范围见表3
5.测量精度 1.0级 1.5级;
6.被测介质温度:常温-25℃~100℃;
7.高温-25℃~150℃ -25℃~250℃;
8.输出信号 脉冲电压输出信号 高电平8~10V 低电平0.7~1.3V;
9.脉冲占空比约50%,传输距离为100m;
10.脉冲电流远传信号 4~20 mA,传输距离为1000m;
11.仪表使用环境 温度:-25℃~+55℃ 湿度:5~90% RH50℃;
12.材质 不锈钢, 铝合金;
13.电源 DC24V或锂电池3.6V;
14.防爆等级 本安型iaIIbT3-T6;
15.防护等级 IP65。

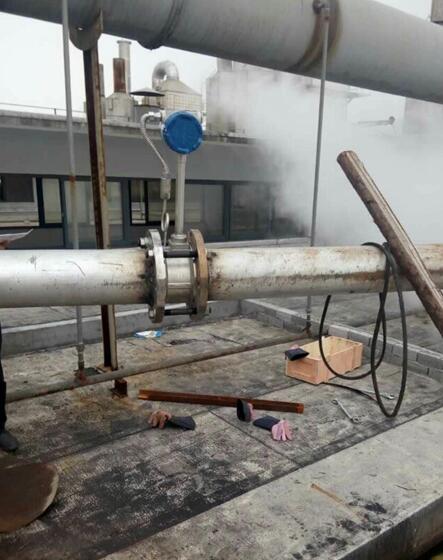

蒸汽涡街流量计现场安装使用图


蒸汽涡街流量计参数

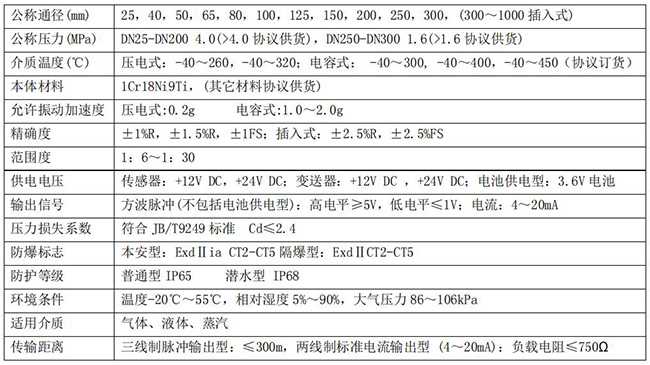

蒸汽涡街流量计技术参数对照表

蒸汽涡街流量计的安装外形尺寸

管道式蒸汽涡街流量计外形尺寸表

插入式蒸汽涡街流量计外形尺寸表


蒸汽涡街流量计产品型谱

蒸汽涡街流量计规格选型表


蒸汽涡街流量计分类
蒸汽涡街流量计分体型产品图
蒸汽涡街流量计温度补偿型产品图
蒸汽涡街流量计温度压力补偿型产品图
蒸汽涡街流量计温压补偿一体型产品图

蒸汽涡街流量计的安装要求(D为管道的直径)

管道情况                上游                下游
同心收缩管 全开闸阀                15D                5D
90℃直角弯头                20D                5D
同平面二个90℃弯头                25D                5D
半开闸阀 调节阀                50D                5D
不同平面二个90℃弯头                40D                5D
带整流管束                12D                5D

安装条件
1、工作条件
传感器可在2下正常连续工作
2、环境条件
2.1环境温度:-40~+55℃ (非防爆场所)
2.2环境湿度:≤85%(相对湿度)
2.3大气压力:86~106Kpa
3、安装指南:
a)传感器安装在管道上的位置一定要选振动小的地方,振动加速度不能大于0.2g,如大于需要采取减震措施。
b)传感器的上游侧和下游侧必须有足够的直管段见示意图。
蒸汽涡街流量计直管段安装示意图
c)对于卡装连接仪表,法兰焊后必须保证法兰的端面与管道垂直,内表面光滑,见图。
蒸汽涡街流量计卡装型安装示意图
d)传感器可水平、垂直或倾斜安装在直管上,当垂直安装测液体时,液体必须由下而上流动。
e)当在涡街流量传感器同压力传感器和温度传感器组成测量系统时,其压力、温度测量点的位置如图。
蒸汽涡街流量计温度压力传感器安装位置图
f)涡街流量传感器安装步骤可参考方法A或方法B(以法兰卡装型为例):
方法A:
Ⅰ选定安装位置,并取前15DN,后5DN直管段割下。
蒸汽涡街流量计安装方式图一
Ⅱ在选表位置焊上两片法兰,并将传感器装好。
Ⅲ去掉原管多出的直管(即表体宽度)。
蒸汽涡街流量计安装方式图二
Ⅳ将传感器的前后直管段焊到原工艺管道上。
蒸汽涡街流量计安装方式图三
方法B:
Ⅰ考虑前15DN,后5DN选定装表位置。
蒸汽涡街流量计安装方式图四
Ⅱ取下表体宽度的一段管,焊上两片法兰连接孔同心,将传感器螺栓紧固好。
蒸汽涡街流量计安装方式图五

蒸汽涡街流量计流量范围
蒸汽涡街流量计口径流量范围表

常用气体介质的标准状态密度(0℃,绝压P=0.1MPa)

蒸汽涡街流量计常用气体介质密度表


蒸汽涡街流量计配线

一. 输出频率信号的三线制涡街流量仪表配线设计

输出频率信号的三线制流量传感器采用 DC24V 或 DC12V 电源供电,一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。传感器端子接线见图

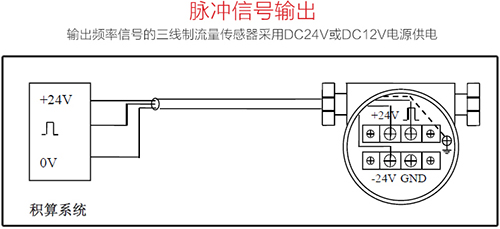

蒸汽涡街流量计脉冲信号输出接线图

二.输出标准 4~20mA 电流信号的两线制涡街流量仪表配线设计

输出标准 4~20mA 电流信号的两线制变送器采用 DC24V 电源供电,一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。变送器端子接线见图

蒸汽涡街流量计4-20mA电流信号输出接线图

三.带 RS-485 通讯接口功能的涡街流量仪表配线设计

带 RS-485 通讯功能的涡街流量仪表采用 DC24V 电源供电,与其它设备之间采用四线制传输方式。仪表端子接线见图

蒸汽涡街流量计RS485通讯信号输出接线图

注意事项:

 (1)防爆型传感器和变送器安装于危险场所,安全栅、显示仪表、供电电源,计算机等关联设备必须安装在安全场所。

 (2)传感器和变送器应有可靠接地,防爆地线不得与强电系统保护接地共用。
