过热蒸汽流量计

过热蒸汽流量计

  • 品*:JKM/凯铭仪表
  • 型号:JKM-LUGB
  • 测量范围:5-11000m³/h
  • 精度等级:1.5级、1.0级
  • 公称通径:DN20~DN1200
  • 适用介质:气体、液体、蒸汽
  • 工作压力:1.6MPa~10MPa
  • 工作温度:-80℃~450℃
  • 供电方式:24VDC或锂电池
  • 订货号:GON155479XNH

过热蒸汽流量计产品的种类和适用范围

1. LUGB 系列满管型压电式涡街流量仪表

2. LUGB 系列插入型压电式涡街流量仪表

3. LUGE 系列满管型电容式涡街流量仪表

4. LUGE 系列插入型电容式涡街流量仪表

5. LUGB/E 系列电池供电型涡街流量仪表

6. 潜水型/分体型涡街流量仪表(协议订货)

7. 多功能曲线纪录积算仪,带 P/T 补偿功能、中文液晶显示

8. 智能流量积算仪,数码管显示

LUGB/E 型涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体(如:水、汽油、酒精、苯类等)的计量和控制。

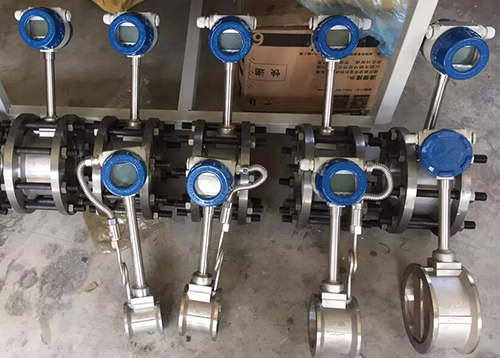

过热蒸汽流量计产品图


过热蒸汽流量计工作原理

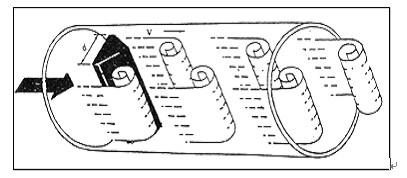

在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街,如图(一)所示。

过热蒸汽流量计工作原理图

旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为 f,被测介质来流的平均速度为 V,旋涡发生体迎流面宽度为 d,表体通径为 D,根据卡曼涡街原理,有如下关系式:

f=StV/d   公式(1)

式中:

f-发生体一侧产生的卡门旋涡频率

St-斯特罗哈尔数(无量纲数)

V-流体的平均流速

d-旋涡发生体的宽度

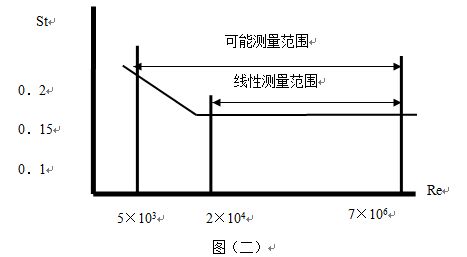

由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,图(二)表示斯特罗哈尔数(St)与雷诺数(Re)的关系。

过热蒸汽流量计斯特罗哈尔数(St)与雷诺数(Re)的关系曲线图

在曲线表中 St=0.17 的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率 f 就可以求得管内流体的流速,由流速 V 求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式(2)

K=N/Q(1/m3)   公式(2)

式中:K=仪表常数(1/m3)。

N=脉冲个数

Q=体积流量(m3)

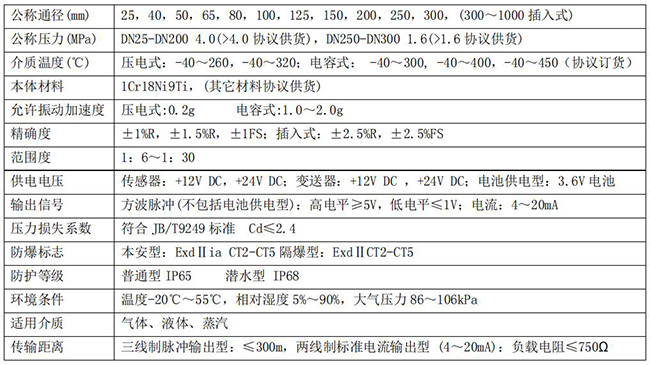

过热蒸汽流量计主要技术指标

过热蒸汽流量计技术参数对照表


过热蒸汽流量计流量范围
过热蒸汽流量计口径流量范围表

过热蒸汽流量计仪表的安装外形尺寸

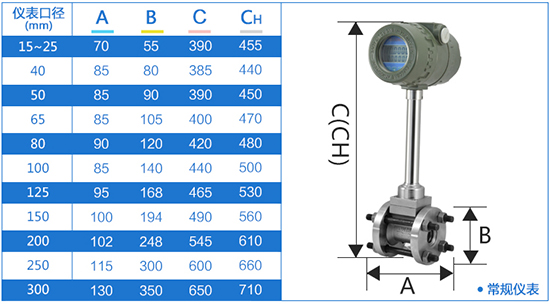

管道式过热蒸汽流量计外形尺寸表

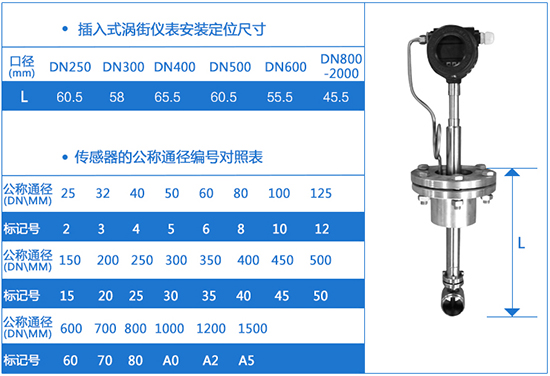

插入式过热蒸汽流量计外形尺寸表


过热蒸汽流量计产品特点
1、安装简便,维护十分方便;
2、结构简单牢固,无可动部件,长期运行十分可靠;
3、量程范围宽,量程比可达1:15;
4、压力损失小,运行费用低,更具节能意义;
5、应用范围广,液体、气体、蒸汽均可测量;
6、检定周期长,一般为两年;
7、在一定雷诺数范围内,输出信号不受被测介质物理性质和组分变化的影响,仪表系数仅与旋涡发生体的形状和尺寸有关,调换配件后一般无须重新标定仪表系数;
8、可现场显示,也可远距离传输,还可与计算机控制系统联网;
9、检测探头不直接接触被测介质,性能更稳定。
压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。采用压电应力式传感器,仪表参数能长期稳定,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表

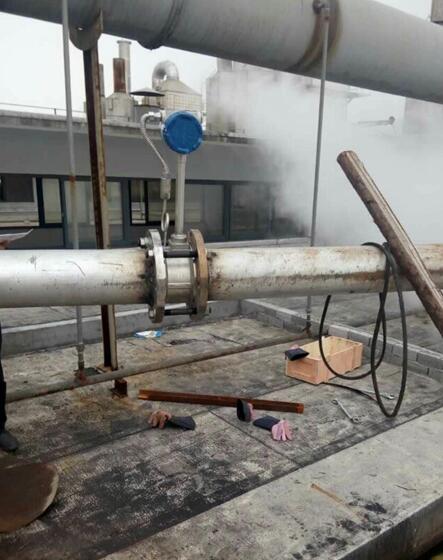

过热蒸汽流量计现场安装使用图


过热蒸汽流量计选型
过热蒸汽流量计规格选型表


过热蒸汽流量计安装注意事项
仪表的正确安装是保障仪表正常运行的重要环节,若安装不当,轻则影响仪表的使用精度,重则会影响仪表的使用寿命,甚至会损坏仪表。
安装环境要求:
尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
避开高温热源和辐射源的直接影响。若必须安装,须有隔热通风措施。
避开高湿环境和强腐蚀气体环境。若必须安装,须有通风措施。
涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装,须在其上下游2D处加设管道紧固装置,并加防振垫,加强抗振效果。
仪表安装在室内,安装在室外应注意防水,特别注意在电气接口处应将电缆线弯成U形,避免水顺着电缆线进入放大器壳内。
仪表安装点周围应该留有较充裕的空间,以便安装接线和定期维护。
仪表管道安装要求:
涡街流量仪表对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。仪表的上下游直管段长度要求见图(三)  DN为仪表公称口径  单位:mm
过热蒸汽流量计管道安装图
注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处。
上、下游配管内径应相同。如有差异,则配管内径Dp与涡街仪表表体内径Db,应满足以下关系
0.98Db≤Dp≤1.05Db
上、下游配管应与流量仪表表体内径同心,它们之间的不同轴度应小于0.05Db
仪表与法兰之间的密封垫,在安装时不能凸入管内,其内径应比表体内径大1-2mm
测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时,测压孔应设置在下游3-5D处,测温孔应设置在下游6-8D处,见图(七)。D为仪表公称口径,单位:mm
仪表在在管道上可以水平、垂直或倾斜安装。
测量气体时,在垂直管道安装仪表,气体流向不限。但若管道内含少量液体,为了防止液体进入仪表测量管,气流应自下而上流动,如图(四)a所示
测量液体时,为了保证管内充满液体,所以在垂直或倾斜管道安装仪表时,应该保证液体流动方向从下而上。若管道内含少量气体,为了防止气体进入仪表测量管,仪表应安装在管线的较低处
如图(四)b所示
过热蒸汽流量计正确安装方式图
测量高温、低温介质时,应注意保温措施。转换器内部(表头壳体内)高温一般不应超过70℃;低温易使转换器内部出现凝露,降低印制电路板的绝缘阻抗,影响仪表正常工作。

过热蒸汽流量计仪表配线

一. 输出频率信号的三线制涡街流量仪表配线设计

输出频率信号的三线制流量传感器采用 DC24V 或 DC12V 电源供电,一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。传感器端子接线见图

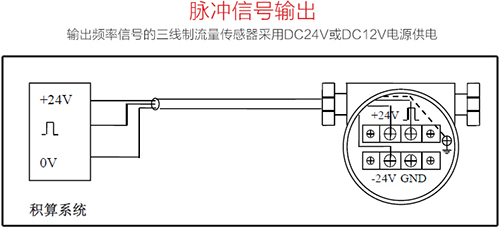

过热蒸汽流量计脉冲信号输出接线图

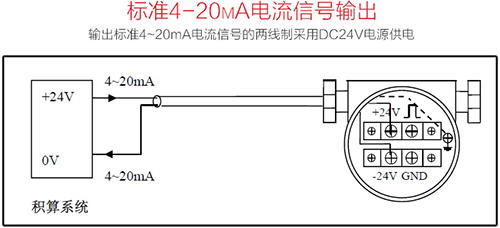

二.输出标准 4~20mA 电流信号的两线制涡街流量仪表配线设计

输出标准 4~20mA 电流信号的两线制变送器采用 DC24V 电源供电,一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。变送器端子接线见图

过热蒸汽流量计4-20mA电流信号输出接线图

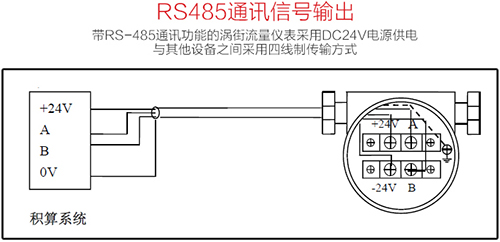

三.带 RS-485 通讯接口功能的涡街流量仪表配线设计

带 RS-485 通讯功能的涡街流量仪表采用 DC24V 电源供电,与其它设备之间采用四线制传输方式。仪表端子接线见图

过热蒸汽流量计RS485通讯信号输出接线图

注意事项:

 (1)防爆型传感器和变送器安装于危险场所,安全栅、显示仪表、供电电源,计算机等关联设备必须安装在安全场所。

 (2)传感器和变送器应有可靠接地,防爆地线不得与强电系统保护接地共用。
