锅炉蒸汽流量计

锅炉蒸汽流量计产品概述
涡街流量计具有测量精度高、量程宽、功耗低、安装方便、操作简单、压力损失小等优点，可测量工况体积流量或标准体积流量（一体化智能温度、压力补偿）。根据用户需要，可附带脉冲或4～20mADC电流输出功能。是目前比较理想的气体计量仪表。我公司生产的涡街流量计广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量，是目前油田和城市天然气输配计量和贸易计量的*选产品。


锅炉蒸汽流量计工作原理
涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。

斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：
f = St × V/d
式中：f 涡街发生频率 (Hz)
V旋涡发生体两侧的平均流速(m/s )
St 斯特罗哈尔系数（常数）
d－旋涡发生体的宽度 (m)
由此可见，通过测量卡曼涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数（St）是无因次未知数，
图（二）表示斯特劳哈尔数（St）与雷诺数（Re）的关系。

这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号或标准信号。
在流体管道中，垂直插入一个柱形阻挡物，在其后部（相对于流体流向）两侧就会交替地产生旋涡。随着流体向下游流动形成旋涡列，我们称之为卡门涡街。我们把产生旋涡的柱形阻挡物定义为旋涡发生体在一定条件下旋涡的分离频率与流体的流速成线性关系。因而，只要检测出旋涡分离的频率，即可计算出管道内流体的流速或流量。

锅炉蒸汽流量计产品特点
1、表体中同时集成温压补偿补偿功能，可测量流体的标准体积流量或标准质量流量。
2、全智能化、数字化电路设计，可自动补偿被测流体密度或标况体积计算。
3、全新的数字滤波和修正功能使流量测量更加精准可靠。
4、电池供电型无需外接电源既可连续工作两年以上。
5、全新点阵汉字液晶显示，使用操作更方便。

锅炉蒸汽流量计基本参数
1、产品名称：涡街流量计
2、适用介质：空气，氧气，氮气，氢气，压缩气体的流量计量
3、管径(DN) ：DN15～DN300mm至更大
4、公称压力：0.6～4MPa （指连接法兰公称压力，非介质的工作压力）
5、工况温度：-20～+80℃（需更高温度请与工厂联系）
6、测量精度：±1.5%FS
7、量程范围：1:3(±0.2%) ,1：10(±0.5%), 1:15(±1.5%)
8、壳体材质：碳钢；不锈钢；
9、供电方式：内置3.6VDC锂电池（可用两年）；外供24VDC；
10、输出信号：4～20mA二线制；脉冲0～1000HZ；RS485
11、防护等级：IP65；IP67
12、防爆标志：本安型ExiallCT4；隔爆型ExdllCT4
13、表头显示：累积流量；瞬时流量；满量程百分比；工况压力；工况温度；故障自检
14、连接方式：管道法兰式(DN15-300mm)；插入式（DN100- N6000mm至更大）。
15、安装要求：可水平、垂直安装；前后直管道应满足前10D后5D（D公称通径）
16、特殊连接：螺纹式；对夹式；

锅炉蒸汽流量计流量范围

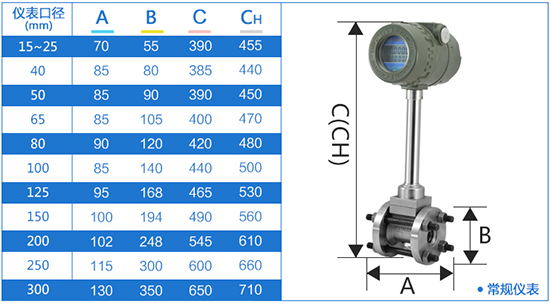

锅炉蒸汽流量计仪表的安装外形尺寸

锅炉蒸汽流量计正确安装
1、合理选择安装场所和环境。避开强电力设备，高频设备，强电源开关设备；避开高温热源和辐射源的影响，避开强烈震动场所和强腐蚀 环境等，同时要考虑安装维修方便。
2、上下游必须有足够的直管段。若传感器安装点的上游在同一平面上有二个90°弯头，则：上游直管段≥25D，下游直管段≥5D 。若传感器安装点的上游在不同平面上有二个90°弯头，则：上游直管段≥40D，下游直管段≥5D 。调节阀应安装在传感器的下游5D以外处，若必须安装在传感器的上游，传感器上游直管段应不小于50D，下游应有不小于5D。
3、安装点上下游的配管应与传感器同心，同轴偏差应不小于0.5DN。
4、管道采取减振动措施。传感器尽量避免安装在振动较强的管道上，特别是横向振动。若不得已要安装时，必须采取减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。
5．在水平管道上安装是流量传感器*常用的安装方式。测量气体流量时，若被测气体中含有少量的液体，传感器应安装在管线的较高处。测量液体流量时，若被测液体中含有少量的气体，传感器应安装在管线的较低处。
6．传感器在垂直管道的安装。测量气体流量时，传感器可以安装在垂直管道上，流向不限。若被测气体中含有少量的液体，气体流向应由下向上。测量液体流量时，液体流向应由下向上：这样不会将液体重量额外附加在探头上。
7、传感器在水平管道的侧装。无论测量何种流体，传感器可以在水平管道上侧装，特别是测量过热蒸汽，饱和蒸汽和低温液体，若条件允许*好采用侧装，这样流体的温度对放大器的影响较小。
8．传感器在水平管道的倒装。一般情况下不推荐用此安装方法。此安装方法不适用于测量一般气体、过热蒸汽。可用于测量饱和蒸汽，适用于测量高温液体或需经常清洗管道的情况。
9．传感器在有保温层管道上的安装。测量高温蒸汽时，保温层*多不能超过支架高度的三分之一。
10．测压点和测温点的选择。根据测量的需要，需在传感器附近测量压力和温度时，测压点应在传感器下游的3-5D处，测温点应在传感器下游的6-8D处。

锅炉蒸汽流量计选型

锅炉蒸汽流量计仪表配线

一. 输出频率信号的三线制涡街流量仪表配线设计

输出频率信号的三线制流量传感器采用 DC24V 或 DC12V 电源供电，一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。传感器端子接线见图

二．输出标准 4~20mA 电流信号的两线制涡街流量仪表配线设计

输出标准 4~20mA 电流信号的两线制变送器采用 DC24V 电源供电，一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。变送器端子接线见图

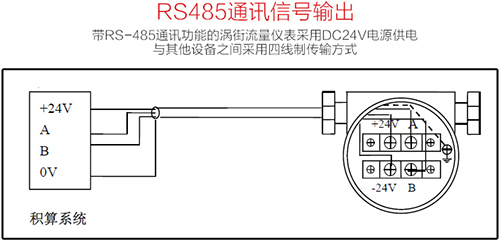

三．带 RS-485 通讯接口功能的涡街流量仪表配线设计

带 RS-485 通讯功能的涡街流量仪表采用 DC24V 电源供电，与其它设备之间采用四线制传输方式。仪表端子接线见图

注意事项：

 （1）防爆型传感器和变送器安装于危险场所，安全栅、显示仪表、供电电源，计算机等关联设备必须安装在安全场所。

 （2）传感器和变送器应有可靠接地，防爆地线不得与强电系统保护接地共用。
