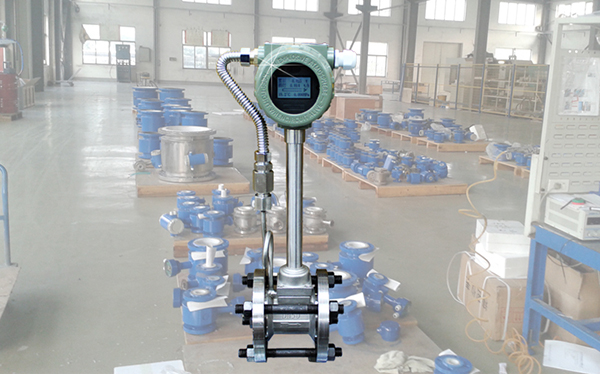

智能蒸汽流量计
- 品*:JKM/凯铭仪表
- 型号:JKM-LUGB
- 测量范围:5-11000m³/h
- 精度等级:1.5级、1.0级
- 公称通径:DN20~DN1200
- 适用介质:气体、液体、蒸汽
- 工作压力:1.6MPa~10MPa
- 工作温度:-80℃~450℃
- 供电方式:24VDC或锂电池
- 订货号:YAQ261919QHG
智能蒸汽流量计产品概述
涡街流量计采用卡门涡街原理制造,具有测量精度高、量程宽、功耗低、安装方便、操作简单、压力损失小等优点,可测量工况体积流量或标准体积流量(一体化智能温度、压力补偿),根据用户需要,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响,可附带脉冲或4~20mADC电流输出功能。无可动机械零件,因此可靠性高,维护量小。采用压电应力式传感器,仪表参数能长期稳定。
智能蒸汽流量计工作原理

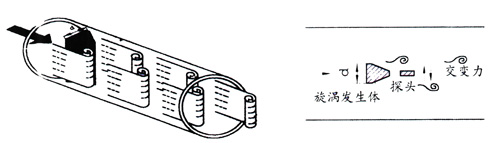

在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街,如图(一)所示。
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为 f,被测介质来流的平均速度为 V,旋涡发生体迎流面宽度为 d,表体通径为 D,根据卡曼涡街原理,有如下关系式:
f=StV/d 公式(1)
式中:
f-发生体一侧产生的卡门旋涡频率
St-斯特罗哈尔数(无量纲数)
V-流体的平均流速
d-旋涡发生体的宽度
由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,图(二)表示斯特罗哈尔数(St)与雷诺数(Re)的关系。
在曲线表中 St=0.17 的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率 f 就可以求得管内流体的流速,由流速 V 求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式(2)
K=N/Q(1/m3) 公式(2)
式中:K=仪表常数(1/m3)。
N=脉冲个数
Q=体积流量(m3)
智能蒸汽流量计主要技术指标
智能蒸汽流量计产品特点
1、双排液晶同时显示累计流量和瞬时流量;
2、内部锂电池供电,无需外部电源;
3、微功耗设计,两节+3v锂电池可连续工作一年半以上;
4、传感器内无可动部件,结构简单而牢固,压损小、维扩量小、使用寿命长。
5、精度等级:液体,指示值的±1.0%;气体,指示值的±1.0%;蒸汽,指示值的±1.5%。
6、输出信号:a.oc门脉冲输出; b.电流4-20ma(两线制/三线制)。
7、电源电压:+24vdc(需要信号输出时提供)。
8、介质温度: 普通型a.-40℃~+130℃;b.-10℃~+250℃;
智能蒸汽流量计流量范围
智能蒸汽流量计仪表的安装外形尺寸
智能蒸汽流量计的配线设计
一. 输出频率信号的三线制涡街流量计配线设计
输出频率信号的三线制流量传感器采用DC24V或DC12V电源供电,一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。传感器端子接线见图
二.输出标准4~20mA电流信号的两线制涡街流量计配线设计
输出标准4~20mA电流信号的两线制变送器采用DC24V电源供电,一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。变送器端子接线见图
三.带RS-485通讯接口功能的涡街流量计配线设计
带RS-485通讯功能的涡街流量计采用DC24V电源供电,与其它设备之间采用四线制传输方式。仪表端子接线见图
智能蒸汽流量计对直管段的安装要求
传感器对安装点的上下游直管段有一定要求,否则会影响测量精度。
若传感器安装点的上游有>15°渐缩管,传感器上游应有不小于15D的等径直管段,下游应有不小于5D的等径直管段。
若传感器安装点的上游有>15°渐扩管,传感器上游应有不小于18D的等径直管段,下游应有不小于5D的等径直管段。
若传感器安装点的上游有90°弯并没有或T形接头,传感器上游应有不小于20D的等径直管段,下游应有不小于5D的等径直管段。
若传感器安装点的上游在同一平面上有二个90°弯头,传感器上游应有不小于25D的等径直管段,下游应有不小于5D的等径直管段。
若传感器安装点的上游在不同平面上有二个90°弯头,传感器上游应有不小于40D的等径直管段,下游应有不小于5D的等径直管段。
流量调节阀或压力调节阀尽量安装在传感器的下游5D以远处,若必须安装在传感器的上游,传感器上游应有不小于50D的等径直管段,下游应有不小于5D的等径直管段。
智能蒸汽流量计选型
